Systém Cor-60 CC16 s PTM

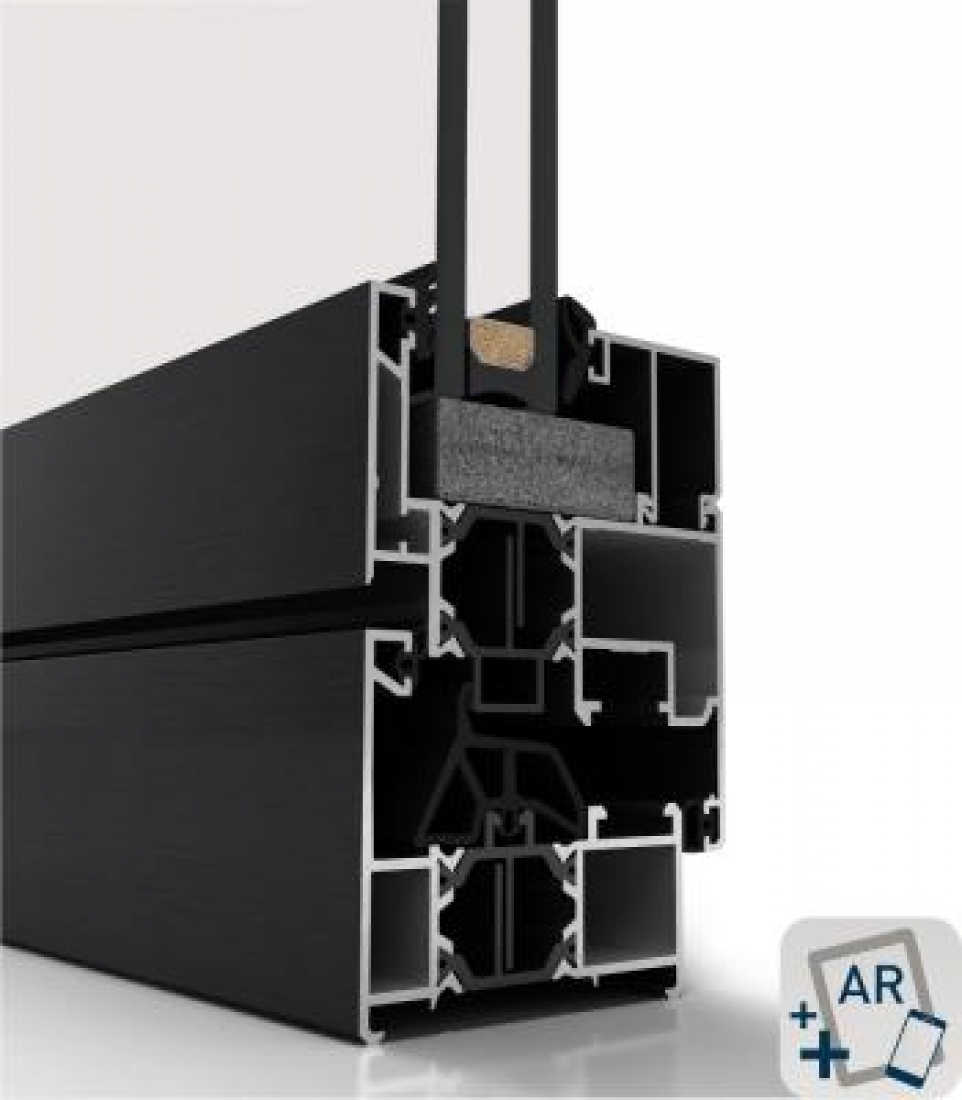

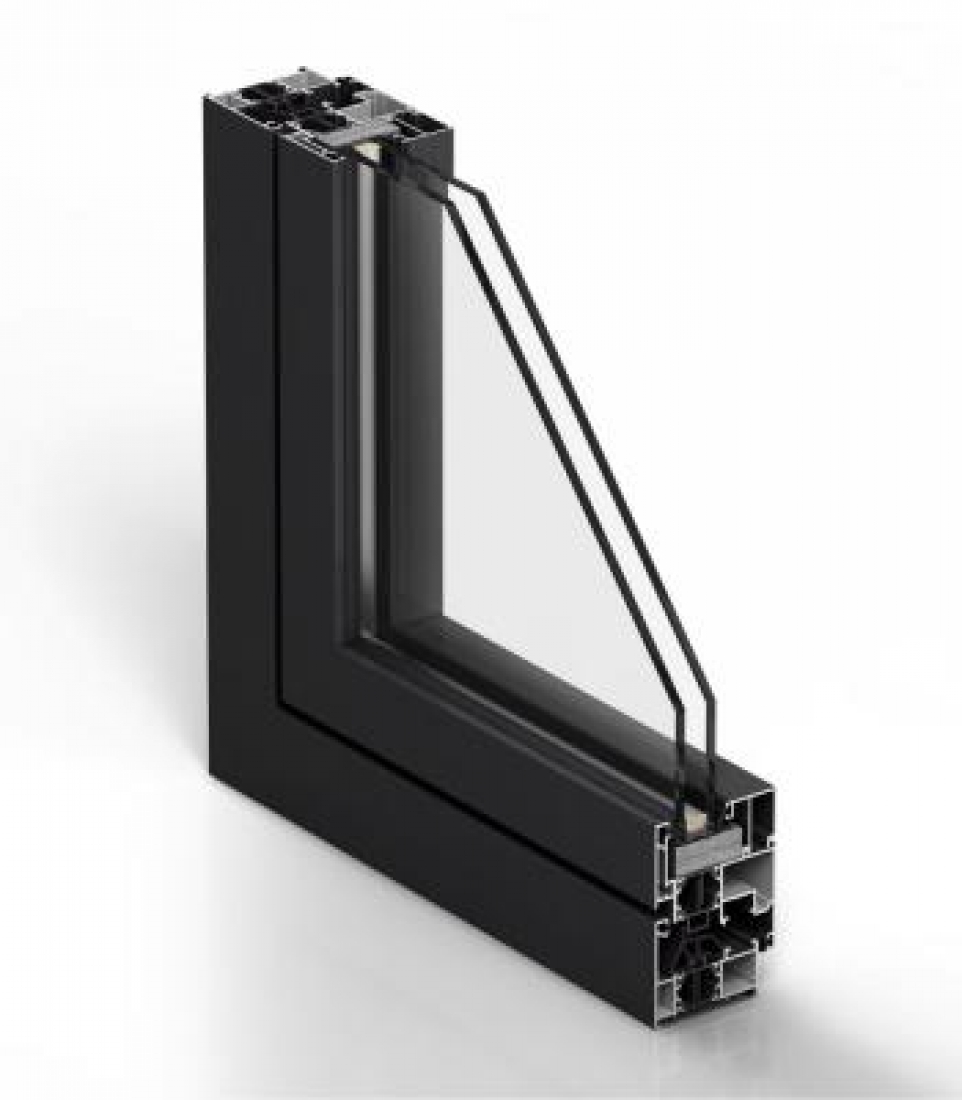

Pántový systém okna s konštrukčnou hĺbkou rámu 60 mm s hodnotou priepustnosti na ráme len 2,2 W/m²K, získanej vďaka dokonalej kombinácii a dizajnu hliníkových profilov.

Polyamidových tyčí šírky 25 mm, dutých tesnení z E.P.D.M. materiálu a systému vypĺňania vnútorného obvodu drážky pre sklo penou z polyolefínu.

Možnosť výroby rovných aj skosených krídiel okien ako aj rovných, skosených a oblúkových zasklievacích líšt.

Systém COR-60 CC16 s PTM

Dodávka a umiestnenie okien / pántových dverí Canal Cortizo, zložených z profilov zliatiny hliníka 6063,

s tepelným spracovaním T-5 a taktiež kovaní a príslušenstva exkluzívne z Canal Cortizo, aby sa zabezpečilo korektné fungovanie systému a výsledkov dosiahnutých pri skúškach.

Rám a krídlo majú časti o veľkosti 60 mm a 70 mm, ako pre okná tak aj pre dvere a vypodloženie skla 25 mm. Priemerná hrúbka hliníka je 1,5 mm pre profil okien a 1,7 mm pre profil dverí.

Hliníkové profily sú opatrené tepelnou izoláciou-prerušenie tepelného mosta, vložením izolačných tubulárnych tyčí 6,6 z polyamidu s hĺbkou 25 mm, vystužené 25 % sklených vlákien a polyulefínovou penou v oblasti vypodloženia skla.

Vodotesnosť zaručuje systém trojitého tesnenia z EPDM.

Kategórie dosiahnuté v skúšobnom laboratóriu

Priedušnosť podľa Normy UNE-EN 12207:2000	Trieda 4
Vodotesnosť podľa Normy UNE-EN 12208:2000	Trieda E1200
Odolnosť proti vetru podľa Normy UNE-EN 12210:2000	Trieda C5

Skúška na referenčnom okne	1,31 x 1,48 m 2 krídla

Maximálne rozmery :
Šírka	1600 mm
Výška	2800 mm
Okno jedno krídlo	otáravo-sklopné
Maximálna hmotnosť	krídlo 150 kg

Pre daľšie typy okna maximálnu hmotnosť a rozmery konzultovať.

TECHNICKÁ ŠPECIFIKÁCIA

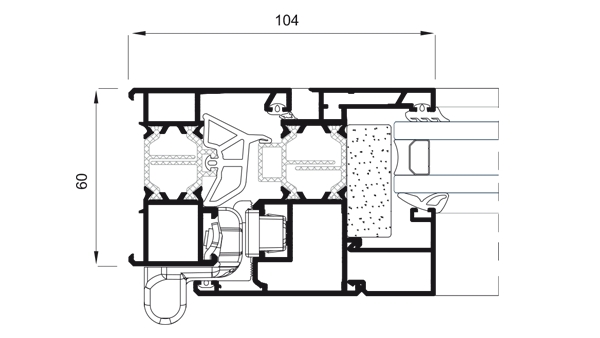

Stavebná hĺbka rám:

60 mm pohľadová plocha 104 mm rám krídlo

Počet komôr:

Šírka polyamidovej vložky 25 mm.

Hrúbka vonkajších stien:

okno 1,5 mm dvere 1,7 mm

Dorazový systém tesnenia:

ano

Hrúbky zasklenia:

48 mm Maximálna zvuková izolacia Rw=46 dB

Tepelná izolácia systému:

Uw od 1,0 (W/m²K) Konzultovať typ, rozmery a sklo

Tepelná izolácia okien:

záleží od rozmerov a od použitého skla

DOPLNKY A SLUŽBY

Práce

Demontáž - drevené, kovové
Montáž podľa STN 73 31 34 o správnej montáži
Montáž Štandart - PUR pena,
Murárske práce, odvoz a likvidácia odpadu

Doplnky

Parapety vnútorné PVC,
Parapety vonkajšie AL do 1 mm - ohýbaná, do 2 mm - extrudované
Interiérové horizontálne žalúzie celotieniace
Siete proti hmyzu okenné pevné, balkónové otváravé,posuvné
Vonkajšie plastové rolety

Miesto montovania

Byt - panelový dom, tehlový dom
Rodinný dom - klasické okná, kastlové (špaletové) okná
Novostavba

Inovácia

Ak chcete urobiť niečo viac pre seba použite najnovšie technológie.

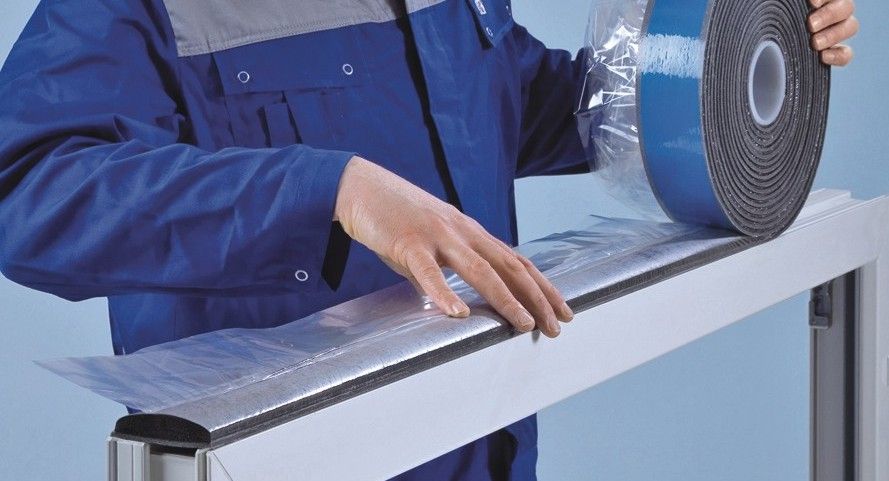

Montáž podľa STN 73 31 34 - ISO BLOCO ONE
